清华同方电源改造记

先说说改造这个电源的起因,算是自己没事找事做。偶得一套清华同方的品牌机,性能虽然说不是怎么特别好,但是平时使用,或者用于写代码还是挺不错的,原机是英特尔I5 6400的处理器,以前有一块I5 6500的处理器,使用良好。6400频率只低了0.5,所以使用上应该没有什么大的问题。

硬盘砸沱茶,配图与本文无关。

  • 显卡的话自带的是一块索泰的被动式散热的GT730 1G版
  • 内存条是三星原厂4G DDR4 2133条,被热熔胶固定死在主板上(话说很多行业电脑遇到的问题经常是内存松了,开机滴滴叫,热熔胶是个好办法)
  • 硬盘是一块1T西部数据7200转硬盘(奇葩的是硬盘和光驱并不是通过电源接口直接供电的,而是通过主板上的奇葩的转换线供的,这并不是什么大问题,问题是那根线只有两个接口,原机的光驱和硬盘已经占完了,我想加SSD都没地方了)
  • 刻录光驱(关键时刻有用)
  • 主板是清华同方定制的,但是我通过看桥散热片和内存条插槽我就知道了,这块主板应该是华硕为清华同方定制的,缩水已经严重到了一定的境界。不过主板上面居然还有M.2的固态插槽,还能勉强吧。(我的那块闪迪的固态是SATA的,在这里有点用不上。)

,的确是办公足够了。

但是我觉得显卡明显是不够的,正好有块闲置的GTX750Ti,勉勉强强够用了。内存条4G是不够的,再去买根4G的。SSD必加,正好有块限制的闪迪加强版,什么好说的。
于是把电脑拆开看,发现电源真是小得可怜。

开啥玩笑,200W拖i5 6400和GTX750Ti,我觉得这个事情几乎不可能,我也不想去试。

于是乎上某宝购入了一个420W的酷冷至尊电源,买来我才发现大问题,电源的线序不同,并不能直接插上即用。。。。,下文中的新电源或者酷冷至尊均代表我说的是这个电源。

虽然也不是特别好,但是重在价格便宜,并且够用了。

来看下原厂的接口。


真是让人头大。。。。

考虑要改的话就是改CPU供电和ATX供电。
万事俱备,就是电源插不上。那就想办法让他能插上去啊。

最开始我打算的就是改线了,算是没有办法的办法,原因是我在网上查了一圈都没能得到原装电源的相关资料,只找到买同款电源的卖家,当然要他们给资料,那当然算是不可能的,酷冷至尊的接口是标准的,那得到资料是很简单的。



这个标准接口倒是问题不大。然后要把那个插针从电源得接口上退下来,因为你总不可能把电源打开直接从电源里面焊线吧。(一般电烙铁连焊锡都可能挪不动)

退下来我开啥考虑的是像以前那样使用尖镊子,捅进去把插针两边的铁片压住,然后线就能退出来。但是我一开始试得很小心,因为电源毕竟是好的,并且才买来,一开车就翻车有点不怎么好,我又去找了一台垃圾电脑的航嘉电源(可能是2004年左右的),用那个电源做实验,效果很喜人,百试百灵,有了经验又回到酷冷至尊上面试,但是就是弄不出来,试了N次没有反应,我又想出了用取卡针捅的奇葩招数,在老航嘉上面依然还是百试百灵,就是拿酷冷至尊没办法。

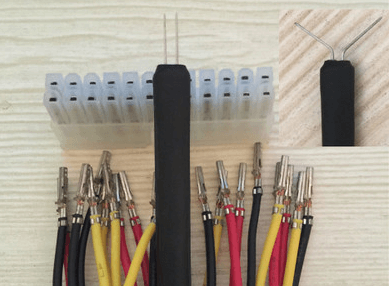

其实遇到这种插针的应该使用推针器,或者是退针工具,直接淘宝就有售。如果买的话就要研究接口是多大的。专用工具一次一个,比我这种用镊子慢慢捅的好多了,我当时主要是不想再去等3天等东西到。并且我也用不了几次,还得专门去买。

这货如上图所示,图片来自某宝

试了一个小时,手都弄酸了,酷冷至尊一个针都没退出来,直接失去信心了。

于是我就在考虑,既然原本的线无法改,那为何不自己做一个转换线呢?转换线还能不破坏原有的电源,以后还可以任意更换,岂不是两全其美。转换线的问题就是两头的接头问题和线序的问题,接头的公头已经有了(从老航嘉电源上面直接夹下来),母头从哪里来呢?

老航嘉电源的电源线真是质量好啊,虽然的确是老了一点,但是没有任何的偷工减料,最起码是“线”上,用斜口钳一次只能剪1根,最多2根,3根都剪都剪不动了。

找了周围一圈发现了一个好东西,一块装奔4处理器的主板,早已退役多年。

直奔ATX电源接口,直接用吸锡器拆下插针,话说也并没有想的这么好操作,最好还是大力出奇迹,直接扯下来的。

看这状态还是相当可以的。

没烫坏,缺少的插针可以用空心针在捅回去。

现在问题来了,原机的电源的定义并不清楚啊?其实也是清楚了,人家黑底白字写在上面的。

觉得不靠谱的可以自己试。用万用表测,也是完全OK的。前提是你的电源没有空载保护(一般都没有,因为作用有限)。

那就是焊接工作就不多说了,套个热缩管,线焊接上面,最后裹热熔胶,我热熔胶是直接打火机烧的,不是特别好看。

上机完美运行。

但是我觉得有个隐患,就是我发现清华同方的原机电源12V输出的线路有多股,并且12V线路承载的电流有16A,算是不小了。这个隐患就出在这类主板是20PIN的ATX接口,因为这类主板属于低端产品,20PIN完全能满足正常使用。而现在的中低端产品都是24PIN接口了,新增了线路用于承载更大的使用量。于是乎我从那额外的4PIN中引出的一路12V接口。

接口从哪里来呢?

我看好你。
于是乎成品出来了。

上机依旧完美。

现在的顾虑就是焊接导致的有可能出现的接触不良,直接的表现就是接触断断续续,发热。这种情况赶快甜甜圈拷机一波,看看情况。

一个星期的使用表明,暂时并没有什么问题,算是很完美的。
